解析插入式電磁流量計的安裝要求

溫馨提示：如果您對我們的產品、服務感興趣，或者有什么可以幫助您的，您可以點擊在線咨詢與我們在線交談，或者撥打我們的客服電話13262809751（微信/手機同號。） 。

　　電磁流量計有很多種類型，插入式電磁流量計便是其中的一種，插入式電磁流量計的工作原理是基于法拉第電磁感應定律，它可以提供雙向的高精度測量，是漏損檢測的理想流量計。本文主要闡述了它在安裝的時候都有什么要求。
　　一、插入式電磁流量計產品結構
　　一套完整的插入式電磁流量計是由傳感器和轉換器兩部分組成，根據防護等級及參數設定形式不同分有傳感器與轉換器一體式安裝，傳感器與轉換器分離式安裝兩種形式。
　　一體式安裝是把傳感器和轉換器通過內部連接在一起，組成一整體，直接輸出與流量成線性關系的電流信號或頻率信號。這種方式在出廠時就已做好，并根據用戶要求，各參數已全部調整好。分體式安裝是把傳感器和轉換器通過外部屏蔽電纜連接，由這兩部分組成一臺完整的電磁流量計。

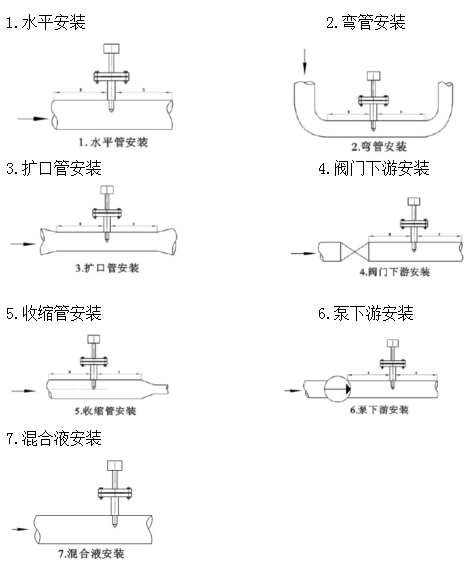

　　二、插入式電磁流量計安裝示意圖

　　三、插入式電磁流量計安裝要求

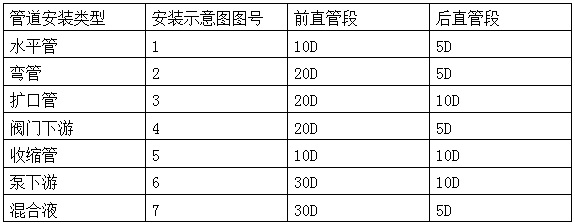

　　1、直管段的要求

　　2、管路設計的要求
　　（1）避免由附帶氣體引起的測量誤差。

　　（2）開排放的管道應將流量計安裝在低段。

　　（3）對管道落差超過5m的地方，應在流量計下游安裝空氣閥（真空）
　　。

　　（4）對長管線，一般在流量計下游安裝控制閥。

　　（5）不能在泵抽吸側安裝流量計。

　　（6）傳感器安裝在地下。

　　四、插入式電磁流量計對外部環境的要求
　　1、流量計應避免安裝在溫度變化很大的場所和受到設備的高溫輻射，若必須安裝時，須有隔熱、通風的措施。
　　2、流量計最好安裝于室內，若必須安裝于室外，應避免雨水淋澆，積水受淹及太陽曝曬，須有防潮和防曬措施。
　　3、流量計應避免安裝在含有腐蝕懷氣體的環境中，必須安裝時，須有通風措施。
　　4、為了安裝、維護、保養方便，在流量計周圍需有充裕的安裝空間。
　　5、流量計安裝場所應避免有磁場及強振動源，如管道振動大，在流量計兩邊應有固定管道的支座。
　　以上四點內容便是插入式電磁流量計對安裝的要求了，希望在今后對大家安裝插入式電磁流量計有所幫助。一定要記住只有正確的安裝好插入式電磁流量計，才能準確使用它測量數據，也才能保證它的使用壽命。
　　
