熱式流量開關的工作原理是什么？

溫馨提示：如果您對我們的產品、服務感興趣，或者有什么可以幫助您的，您可以點擊在線咨詢與我們在線交談，或者撥打我們的客服電話13262809751（微信/手機同號。） 。

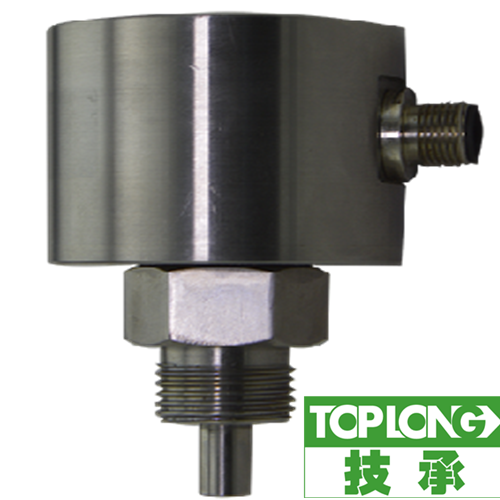

技承3220型熱式流量傳感器就是熱式流量開關，它的探頭采用抗結垢涂層，能有效防止管道內的水垢，銹垢等污垢附著，抗污能力更強，工作更穩定。那么熱式流量開關是怎么進行工作的呢？它的工作原理又是什么呢？

　　熱式流量開關是利用探頭溫度變化產生差值的原理設計的。在探頭內置一個發熱傳感器及兩個感熱傳感器，并與介質接觸。熱式流量開關工作時，發熱傳感器發出恒定的熱量，當管道內沒有介質流動時，感熱傳感器接收到的熱量是一個恒定值，當有介質流動時，感熱傳感器所接收到的熱量將隨介質的流速變化而變化，感熱傳感器將這溫差信號轉化成電信號，在流速達到某設定點時，熱式流量開關輸出開關量信號。
　　熱式流量開關的原理和分類：根據原理的不同分為機械形式和感應形式，機械形式的流量開關主要是依靠給管道增加阻力的方式來獲得動力，來推動（影響）相關的開關元件，進而實現檢測過程。感應形式的流量開關主要是指熱式流量開關，熱式流量開關是利用熱傳溫差的原理來檢測管道流速的，它是迄今技術完善應用廣泛的流量開關產品之一。
　　熱式流量開關的工作原理：
　　熱式流量開關（以下簡稱開關）由兩個溫度傳感器、電源、信號處理器及輸出繼電器或NPN/PNP晶體管輸出組成。該類型的溫度傳感器使用特殊的半導體制造。這兩個傳感器物理特性非常接近，且以一定距離相互分離，相互間熱影響可以忽略。傳感器配對跟蹤介質的溫度。這些傳感器的電壓降與溫度成正比，并準確的寬溫度范圍內工作。將其中的一個傳感器（Sensor1）進行加熱，使其高于介質溫度。另一個傳感器（Sensor2）與介質溫度相同，我們基準傳感器。相等的恒流流經兩個傳感器產生電壓差，其大小與Sensor1上被介質吸收帶走的熱量多少成反比。由于介質的流速與帶走熱量成正比，故通過測量兩個傳感器的電壓差，可知介質此時的流速，從而通過計算知道介質的流量。
