耐腐蝕渦輪流量計

　　LWGY耐腐蝕渦輪流量計產品描述

　　LWGY-JC系列耐腐蝕渦輪流量傳感器(以下簡稱傳感器)是一種精密流量測量?jī)x表，基于力矩平衡原理，屬于速度式流量?jī)x表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、科研、供水、造紙等行業，是流量計量和節能的理想儀表。

　　傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExmIIT6),可在有爆炸危險的環境中使用。

　　傳感器適用于在工作溫度下粘度小于5×10-6m2/s的介質，對于粘度大于5×10-6m2/s的液體，要對傳感器進行實液標定后使用。

　　LWGY耐腐蝕渦輪流量計產品特點

　　高精度0.2%，0.5%，1.0%精度可選。

　　極好的重復性

　　具有10點非線性修正功能

　　豐富的自診斷設計，維修、拆卸方便

　　多種安裝方式、適用不同管道

　　耐磨硬質合金軸承，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕

　　耐腐蝕適用于海水、氨水、醋酸等有腐蝕性的介質。

　　與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。

　　防爆型式(ExmIIT6),可在有爆炸危險的環境中使用。

　　雙向有雙向渦輪流量計可供選擇。適用于油庫進出計量。

　　多種輸出脈沖，4~20mADC，現場顯示，遠傳顯示。

　　電源范圍寬5~24VDC.

　　防爆等級ExdllCT6.

　　系列化通徑2,4,6,10,15,25,40,50,80,100,150,200,250,300mm。

　　液晶屏可帶背光顯示。

　　一體化表頭可帶RS 485通訊。

　　一體化表頭可帶上下限報警和當量輸出功能。

　　LWGY耐腐蝕渦輪流量計結構與工作原理

　　傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。它主要由殼體、前導向架、葉輪、后導向架、壓緊圈和帶放大器的磁電感應轉換器等組成。

　　LWGY耐腐蝕渦輪流量計工作原理

　　當被測流體流經傳感器時，傳感器內的葉輪借助于流體的動能而產生旋轉，葉輪即周期性的改變磁電感應系統中的磁電阻，使通過線圈的磁通量周期性地發生變化而產生電脈沖信號，經放大器放大后傳送至相應的流量積算儀表，進行流量或總量的測量、流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器(由永久磁鋼和線圈組成)的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：

　　f——脈沖頻率[Hz]

　　k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位

　　Q——流體的瞬時流量(工作狀態下)[m3/h]

　　性能參數

　　安裝、使用和調整

　　(1)安裝

　　傳感器的安裝方式根據規格不同，采用螺紋或法蘭連接，安裝方式見圖一、圖二、圖三，安裝尺寸見表二。

　　整表結構圖

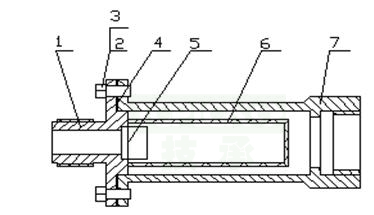

　　1壓緊圈 2.螺栓4×14 3.墊圈 4.密封墊圈 5.鋼絲1Cr18Ni9Ti-0.8×2.5 6.過濾網 7.座

　　過濾器結構圖

　　圖一 LWGY—4～10傳感器結構及安裝尺寸示意圖

　　1. 殼體 2.前導向件 3.葉輪 4.后導向件 5.前置放大器

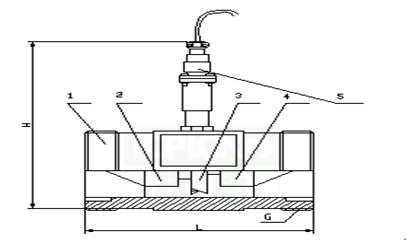

　　圖二 LWGY—15～40傳感器結構及安裝尺寸示意圖

　　1. 球軸承 2.前導向件 3.漲圈 4.殼體 5.前置放大器 6.葉輪 7.軸承 8.軸

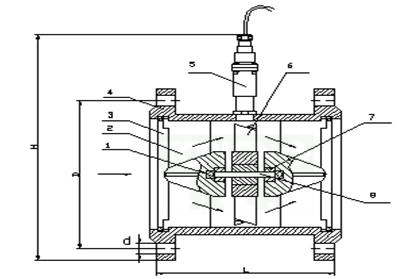

　　圖三 LWGY—50～200傳感器結構及安裝尺寸示意圖

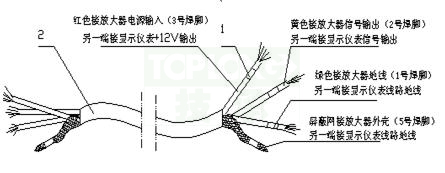

　　圖四 傳感器與顯示儀表接線示意圖

　　技術性能

　　傳感器可水平、垂直安裝，垂直安裝時流體方向必須向上。液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。傳感器上游端至少應有20倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。傳感器的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內腔。　　

       傳感器應遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。　　

       為了檢修時不致影響液體的正常輸送，建議在傳感器的安裝處，安裝旁通管道。　　

      傳感器露天安裝時，請做好放大器及插頭的防水處理。傳感器與顯示儀表的接線如圖四所示。　　

       當流體中含有雜質時，應加裝過濾器，過濾器網目根據流量雜質情況而定，一般為20～60目。當流體中混有游離氣體時，應加裝消氣器。整個管道系統都應良好密封。　　

       用戶應充分了解被測介質的腐蝕情況，嚴防傳感器受腐蝕。

　　(2)使用和調整

　　使用時，應保持被測液體清潔，不含纖維和顆粒等雜質。

　　傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門，嚴禁傳感器處于無液體狀態時受到高速流體的沖擊。

　　傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時請看好導向件及葉輪的位置關系。

　　傳感器不用時，應清洗內部液體，且在傳感器兩端加上防護套，防止塵垢進入，　然后置于干燥處保存。

　　配用時的過濾器應定期清洗，不用時，應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存。

　　傳感器的傳輸電纜可架空或埋地敷設(埋地時應套上鐵管。)

　　在傳感器安裝前，先與顯示儀表或示波器接好連線，通電源，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障。

　　LWGYA型耐腐蝕渦輪流量變送器

　　LWGYA型耐腐蝕渦輪流量傳感器是在LWGY基本型渦輪流量傳感器的基礎上增加了24VDC供電，4-20mA兩線制電流變送功能，特別適合于與顯示儀、工控機、DCS等計算機控制系統配合使用。

　　本變送器各口徑的流量測量范圍，傳感器結構尺寸，安裝方法，維護等內容請閱讀本說明書第二部分“LWGY基本型渦輪流量傳感器”。

　　式中：Q ——實際流量，m3/h

　　QF——流量測量上限值，m3/h,見表1

　　I ——電流輸出，mA

　　變送器供電電壓：24V,(12V—30V)

　　式中：RLMAX——最大載電阻，Ω

　　U ——供電電壓，V

　　變送器接線：(+)———24V+ B(-)———0V

　　LWGYA型耐腐蝕渦輪流量傳感器

　　LWGYB型現場顯示渦輪傳感器是在LWGY基本型耐腐蝕渦輪流量傳感器的基礎上，采用電池供電，增加了現場顯示功能。該流量計是采用先進的超低功耗單片微機技術研制的傳感器與顯示計算一體化的新型流量測量?jī)x表。與傳統的渦輪流量傳感器配二次儀表組成的測量系統相比，它具有體積小、重量輕、顯示讀數直觀、清晰、可靠性高、不受外界電源影響、抗雷擊、成套成本低等明顯優點。可廣泛應用于石油、化工、輕工、食品等行業的液體流量測量。本產品性能優越，達到國際同類產品的先進水平。本流量計各口徑的流量測量范圍，傳感器結構尺寸，安裝方法，維護等內容請閱讀本說明書第二部分LWGY基本型渦輪流量傳感器。

　　選型代碼

　　DN 4—DN40口徑傳感器為螺紋連接，最大工作壓力為6.3Mpa;

　　DN50—DN200口徑的傳感器為法蘭連接, 最大工作壓力為2.5Mpa;

　　DN 4—DN10口徑的傳感器帶有前后直管段、過濾器。

　　(2)介質溫度：-20～+120℃.

　　(3)環境溫度：-20～+55℃.

　　(4)供電電源：電壓：+5-24VDC, 電流：≤10mA.

　　(5)傳輸距離：傳感器至顯示儀表的距離可達1000m.
